Swisstrack Montageanleitung
4G GPS Tracker im eigenen Fahrzeug installieren
Schritt-für-Schritt-Anleitung für die fachgerechte Installation und Stromversorgung eines Swisstrack 4G Fahrzeugtrackers in einem eigenen beziehungsweise berechtigt verwalteten Fahrzeug.
4G-Fahrzeugortung
App & Tracking-Portal
Bewegungsalarm
Geo-Zaun
Nutzung nur an eigenen oder berechtigt verwalteten Fahrzeugen
Installation und Ortung sind für eigene Fahrzeuge beziehungsweise
für Fahrzeuge vorgesehen, für deren Nutzung die erforderliche
Zustimmung oder sonstige rechtliche Berechtigung vorliegt.
Montageübersicht
Drei mögliche Installationsarten
Welche Anschlussart geeignet ist, hängt vom Fahrzeug, vom vorhandenen Zubehör, der Stromversorgung und der vorgesehenen Montageposition ab.
1
12-Volt-Anschluss
Stromversorgung über einen geeigneten Fahrzeugadapter. Geeignet für eine zugängliche und lösbare Installation.
2
Fahrzeugbatterie
Dauerhafte Stromversorgung über einen abgesicherten Anschluss. Diese Montage sollte fachgerecht ausgeführt werden.
3
Fahrzeugelektrik
Fachgerechte Installation an einem geeigneten Stromkreis im Fahrzeug. Diese Variante sollte im Zweifel eine Fachwerkstatt übernehmen.
Vor der Montage
Tracker und Fahrzeug vorbereiten
Prüfen Sie vor der Installation den Lieferumfang, die Versorgungsspannung, die SIM-Karte und eine technisch geeignete Montageposition.
Wichtige Vorbereitungen

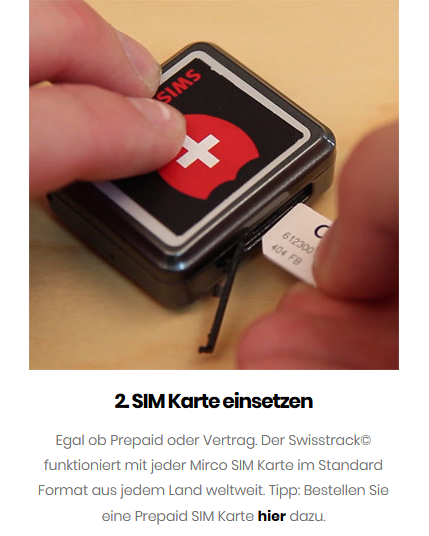

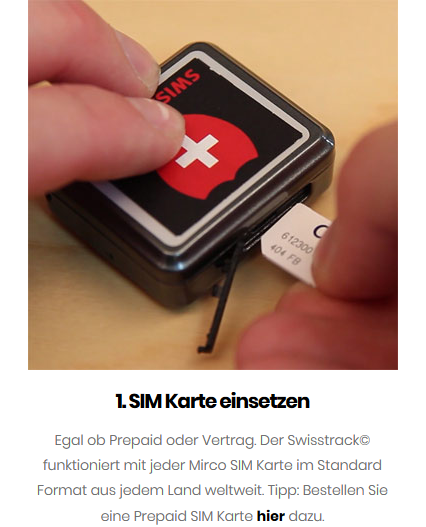

Kompatible SIM-Karte einsetzen
SIM-PIN vorher deaktivieren
APN-Daten kontrollieren
Tracker-ID dokumentieren
Geeignete Montageposition auswählen
Fahrzeugspannung prüfen
Elektrische Anschlüsse fachgerecht ausführen
Offene Kabelenden dürfen nicht lose an Batteriepolen befestigt werden.
Verwenden Sie geeignete Anschlüsse, eine passende Sicherung und eine
fachgerechte Isolierung. Bei Unsicherheit sollte die Montage durch eine
Kfz-Fachwerkstatt erfolgen.
Montageart 1

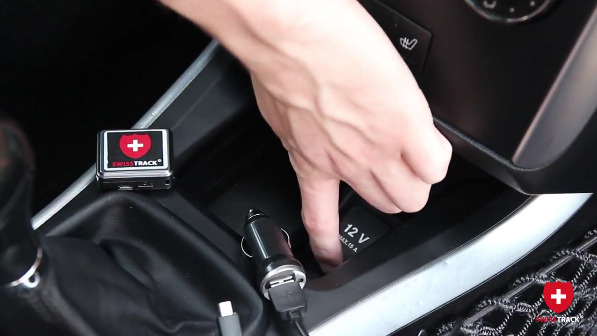

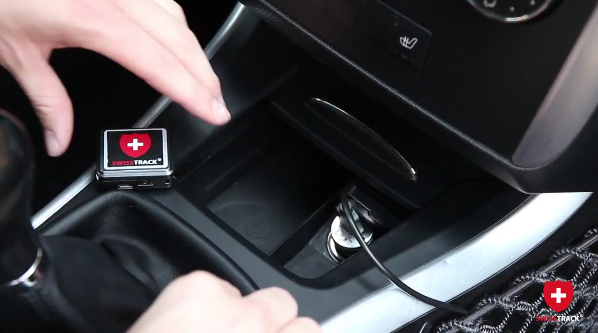

Stromversorgung über den 12-Volt-Anschluss
Diese Variante eignet sich für eine lösbare Installation über eine kompatible Fahrzeugstromversorgung.
Anschluss vorbereiten
Prüfen Sie, ob der verwendete Fahrzeugadapter, das Anschlusskabel und die Ausgangsspannung für den Tracker geeignet sind.

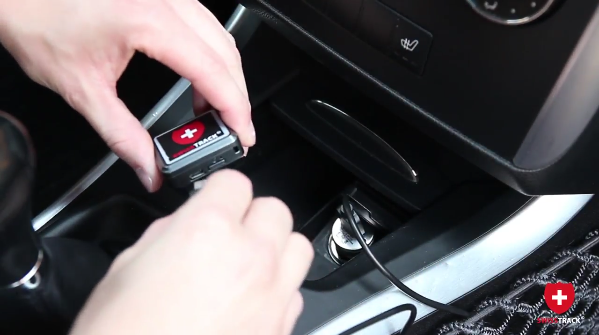

Stromversorgung verbinden
Verbinden Sie den Tracker entsprechend der mitgelieferten Anschlussbelegung mit dem geeigneten Fahrzeugadapter.
Tracker sicher positionieren
Platzieren Sie das Gerät so, dass es keine Pedale, Airbags, Bedienelemente, Lüftungsöffnungen oder beweglichen Bauteile beeinträchtigt und sicher befestigt werden kann.
Funktion kontrollieren
Prüfen Sie, ob der Tracker eine Datenverbindung aufbaut und eine aktuelle beziehungsweise zuletzt übermittelte Position in der App oder im Portal angezeigt wird.
Montageart 2

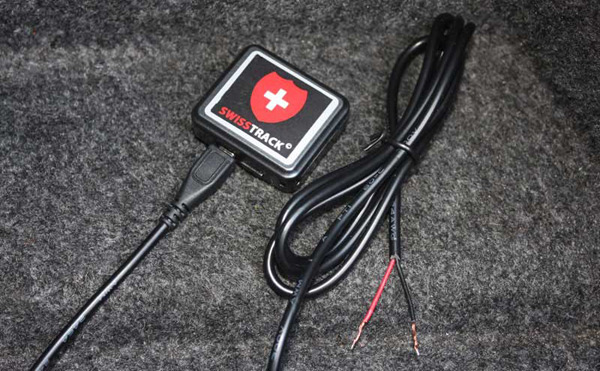

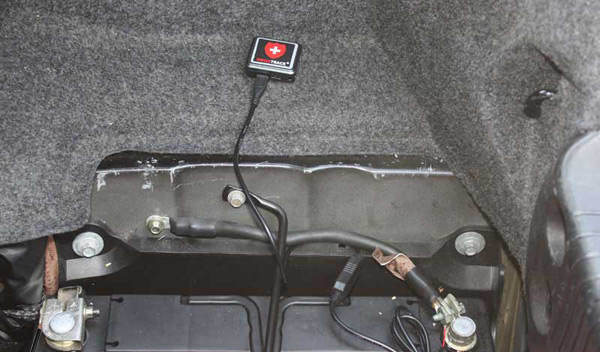

Anschluss an die Fahrzeugbatterie
Diese Installationsart ermöglicht eine dauerhafte Stromversorgung. Erforderlich sind ein geeigneter Kabelsatz und eine korrekte Absicherung.
Kabelsatz kontrollieren
Prüfen Sie Spannungsbereich, Polarität, Sicherung, Kabelquerschnitt und die vorgesehenen Anschlussstellen.
Fachgerechten Anschluss herstellen
Plus- und Masseanschluss müssen nach dem fahrzeugspezifischen Schaltplan mit geeigneten Anschlussklemmen vorgenommen werden.
Tracker sicher befestigen
Befestigen Sie den Tracker mit ausreichendem Abstand zu heißen, feuchten oder beweglichen Fahrzeugteilen. Das Gerät darf während der Fahrt nicht verrutschen.
Abschließenden Funktionstest durchführen
Prüfen Sie Stromversorgung, Mobilfunkverbindung, GPS-Empfang und Positionsübermittlung, bevor die Installation abgeschlossen wird.
Hinweis zur Fahrzeugbatterie
Unsachgemäße Anschlüsse können Kurzschlüsse, Fehlermeldungen,
Batterieentladung oder Schäden an der Fahrzeugelektronik verursachen.
Der Anschluss sollte durch eine qualifizierte Fachkraft erfolgen.
Montageart 3

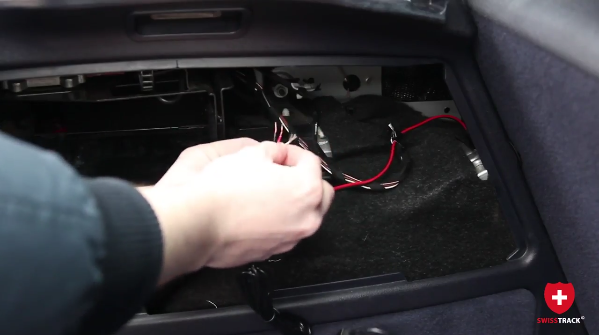

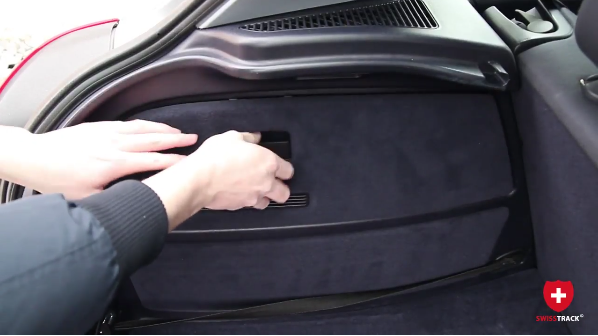

Installation an der Fahrzeugelektrik
Bei dieser Variante wird der Tracker fachgerecht an einem geeigneten und abgesicherten Stromkreis im Fahrzeuginnenraum angeschlossen.
Geeigneten Stromkreis bestimmen
Die Anschlussstelle muss anhand des Fahrzeugschaltplans, der Herstellerangaben und der zulässigen Belastung ausgewählt werden.

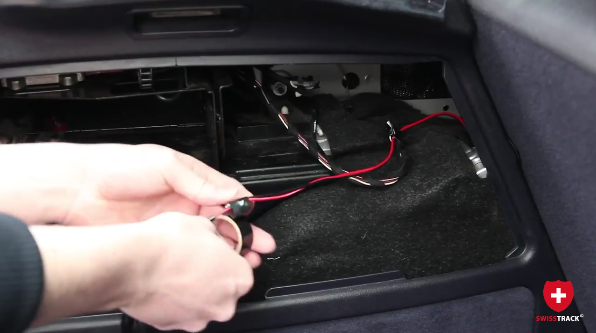

Anschluss herstellen
Nutzen Sie geeignete Kfz-Steckverbinder, passende Kabelquerschnitte und eine zum Fahrzeug und Gerät passende Absicherung.

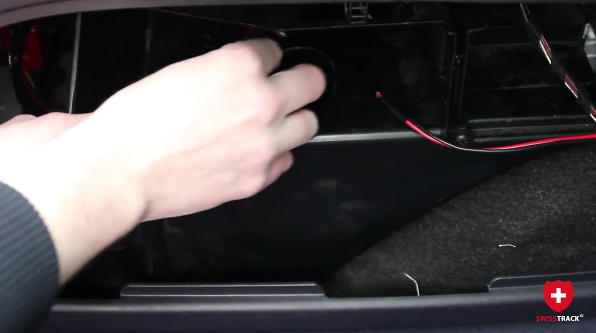

Gerät sicher montieren
Der Tracker muss so befestigt werden, dass er während der Fahrt nicht verrutscht und keine Leitungen, Airbags oder anderen sicherheitsrelevanten Fahrzeugteile beeinträchtigt.
Einbau abschließen

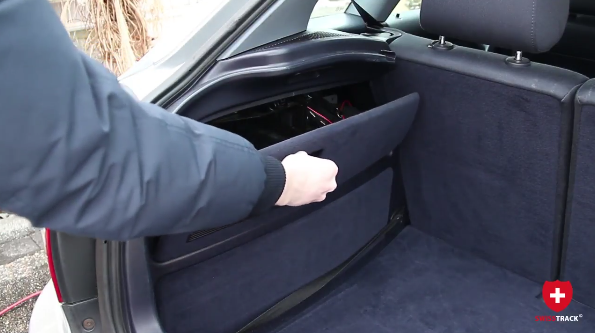

Führen Sie einen vollständigen Funktionstest durch und schließen Sie anschließend alle zuvor entfernten Abdeckungen fachgerecht.
Inbetriebnahme
Eigenes beziehungsweise berechtigt verwaltetes Fahrzeug per App, Portal oder SMS verwalten
Nach erfolgreicher Installation kann der Tracker abhängig von Modell und Konfiguration über unterschiedliche Wege eingerichtet und verwaltet werden.
AnyTracking App
Tracker-ID und Passwort eingeben und anschließend Standortinformationen, Routenhistorien sowie Alarmfunktionen verwalten.
Tracking-Portal
Zugriff über einen kompatiblen Browser zur Anzeige von Standortinformationen, Fahrtenhistorie und Geräteeinstellungen.
SMS-Steuerung
Unterstützte Gerätefunktionen können zusätzlich mit den für das jeweilige Modell vorgesehenen SMS-Befehlen eingerichtet werden.
Nach dem ersten Einschalten
- Prüfen, ob die SIM-PIN deaktiviert ist.
- APN der eingesetzten SIM-Karte korrekt hinterlegen.
- Tracker an einem Ort mit ausreichendem Mobilfunkempfang einschalten.
- Erste GPS-Position möglichst im Freien abwarten.
- Gerät in der App oder im Portal hinzufügen.
- Alarm-, Bewegungs- und Geo-Zaun-Einstellungen am eigenen beziehungsweise berechtigt verwalteten Fahrzeug testen.
Funktionsübersicht
Wichtige Funktionen des Fahrzeugtrackers
Die tatsächlich verfügbaren Funktionen können von Gerätemodell, Firmware, App-Version, SIM-Karte und gewählter Konfiguration abhängen.
Standortanzeige
Anzeige der aktuellen beziehungsweise zuletzt übermittelten Fahrzeugposition.
Routenverlauf
Darstellung gespeicherter Fahrtstrecken im Tracking-System.
Geo-Zaun
Benachrichtigung beim Verlassen oder Erreichen definierter Bereiche.
Bewegungsalarm
Meldung bei erkannter Bewegung oder Erschütterung des eigenen beziehungsweise berechtigt verwalteten Fahrzeugs.
Geschwindigkeitsalarm
Hinweis beim Überschreiten eines festgelegten Wertes.
Stromunterbrechungsalarm
Meldung beim Trennen der externen Stromversorgung.
Fahrtenhistorie
Übersicht gespeicherter Fahrtdaten des eigenen beziehungsweise berechtigt verwalteten Fahrzeugs.
App und Webportal
Zugriff über Smartphone, Tablet oder Webbrowser.
Mehrere Fahrzeuge
Je nach Plattform können mehrere eigene beziehungsweise berechtigt verwaltete Geräte verwaltet werden.
Schnelle Fehlersuche
Wenn der Tracker nicht wie erwartet funktioniert
Viele Verbindungsprobleme lassen sich durch die Kontrolle weniger grundlegender Einstellungen beheben.
Tracker bleibt offline
Stromversorgung, SIM-Karte, deaktivierte SIM-PIN, Mobilfunkempfang und APN-Einstellungen kontrollieren.
Position wird nicht aktualisiert
Tracker bei geeigneten Empfangsbedingungen prüfen, GPS-Empfang abwarten und anschließend eine erneute Standortabfrage durchführen.
App akzeptiert die Geräte-ID nicht
Geräte-ID ohne Leerzeichen eingeben und sicherstellen, dass das richtige Portal beziehungsweise der richtige Server verwendet wird.
Fahrzeugbatterie wird belastet
Anschluss, Stromaufnahme, Standby-Einstellungen und Batteriezustand durch eine Fachwerkstatt prüfen lassen.
Häufige Fragen
Fragen zur Einrichtung und zulässigen Nutzung
Warum erscheint der Tracker nicht online?
Kontrollieren Sie Stromversorgung, SIM-Karte, deaktivierte SIM-PIN,
Mobilfunkempfang und die korrekten APN-Einstellungen. Bei der ersten
Inbetriebnahme kann es einige Minuten dauern, bis die Verbindung
aufgebaut wird.
Wo finde ich die APN-Daten?
Die APN-Daten erhalten Sie von Ihrem SIM-Karten-Anbieter. Bei einer
vorkonfigurierten Swisstrack SIM-Karte sind die bereitgestellten
Einstellungen aus der jeweiligen Anleitung zu verwenden.
Warum ist die erste GPS-Position ungenau?
Beim ersten Start oder nach längerer Abschaltung benötigt der Tracker
möglichst freie Sicht zum Himmel, um Satellitensignale zu erfassen.
Führen Sie die erste Positionsprüfung möglichst im Freien durch.
Kann der Tracker dauerhaft angeschlossen bleiben?
Das ist bei einer fachgerechten Installation und innerhalb des
vorgesehenen Spannungsbereichs grundsätzlich möglich. Die
Stromaufnahme und das Batteriemanagement des Fahrzeugs müssen
berücksichtigt werden.
Darf ich den Tracker selbst verkabeln?
Eine einfache steckbare Stromversorgung kann entsprechend der
Bedienungsanleitung vorgenommen werden. Eingriffe in Batterieanschlüsse,
Sicherungskästen oder Fahrzeugleitungen sollten durch eine
Fachwerkstatt erfolgen.
Für welche Fahrzeuge ist die Nutzung vorgesehen?
Der Tracker ist für eigene Fahrzeuge beziehungsweise für Fahrzeuge
vorgesehen, deren Installation, Ortung und Verwaltung mit der
erforderlichen Zustimmung oder einer sonstigen rechtlichen
Berechtigung erfolgt. Datenschutz-, Eigentums- und
Persönlichkeitsrechte sind dabei zu beachten.
Swisstrack Support
Unterstützung bei Einrichtung und Installation
Bei Fragen zur SIM-Karte, APN-Konfiguration, App-Anmeldung, Geräteaktivierung oder allgemeinen Einrichtung hilft Ihnen der Swisstrack Support weiter.
Die Ortungsfunktionen sind für eigene beziehungsweise berechtigt verwaltete Fahrzeuge vorgesehen. Die Nutzung muss im Einklang mit den geltenden Datenschutz-, Eigentums- und Persönlichkeitsrechten erfolgen.
